海灣JTW-LD-GST85A纜式線型感溫火災探測器

一、海灣JTW-LD-GST85A纜式線型感溫火災探測器產品概述

　　海灣JTW-LD-GST85A纜式線型感溫火災探測器（以下簡稱探測器）是由JTW-LD-GST85A纜式線型感溫火災探測器信號處理單元（以下簡稱處理單元）、

海灣JTW-LD-GST85A纜式線型感溫火災探測器終端盒(以下簡稱終端盒)以及JTW-LD-GST85A系列感溫電纜三部分共同組成。本探測器為編碼型，可與海灣公

司火災報警控制器配套使用，也可以作為獨立式探測器使用。

　　探測器屬于不可恢復式纜式線型定溫火災探測器，可以有效保護以下對象：

　　1.電纜設施：電纜隧道、電纜豎井、電纜夾層、電纜橋架等；

　　2.電力設施：配電裝置、開關設備、變壓器、電抗器等

　　3.油品、氣體：液壓站、潤滑油庫、油罐、氣罐、燃油鍋爐、燃氣鍋爐、噴漆房等；

　　4.皮帶傳輸設施：運煤、運料皮帶，自動化生產線。

　　特別適用于電纜隧道內的動力電纜及控制電纜的火警早期預報，可在電廠、鋼廠、化工廠等場合使用。

二、海灣JTW-LD-GST85A纜式線型感溫火災探測器特點

　　1.結構穩定可靠，抗拉性強，抗震動性強。

　　2.抗干擾能力強，采用良好的接地措施、隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。

　　3.通過無極性二總線，可以有效的將探測器的火警、故障狀態上傳給控制器。

　　4.電子編碼方式，工程調試簡便可靠。

　　5.處理單元外殼采用背板式安裝，安裝快捷方便。

三、海灣JTW-LD-GST85A纜式線型感溫火災探測器技術參數

四、海灣JTW-LD-GST85A纜式線型感溫火災探測器結構特征與工作原理

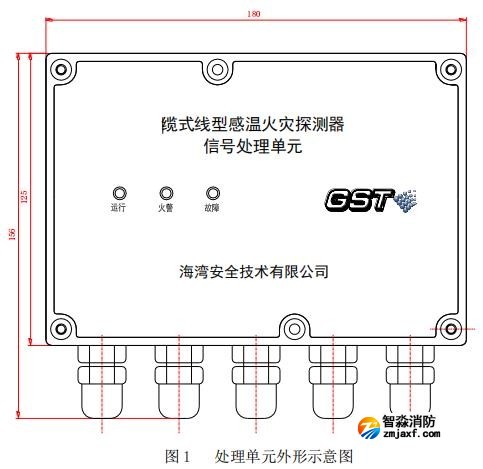

1.探測器的處理單元和終端盒外形示意圖如下所示（單位：mm）。

　　2.工作原理

　　處理單元內置單片機，采用電子編碼，可將探測器接入火災報警系統信號二總線。感溫電纜的首端與處理單元連接，末端與終端盒連接，處理單元也可以通過24V電源單獨供電，配合感溫電纜及終端盒作為獨立式探測器使用。

　　JTW-LD-GST85A系列感溫電纜的工作原理源于著名的“熱電勢”的物理現象，感溫電纜的結構即根據此物理現象NTC的特征來監控溫度和實現火災報警，其中包括內導體、絕緣層和外護套層。

　　當環境溫度升高時，電纜的絕緣電阻下降，電纜中通過的監視電流增大，處理單元通過此電流變化對溫度進行計算，火警時發出報警信號。

　　終端盒為探測器的專用附件，接于整條感溫電纜的末端，無需接入火災報警控制器。終端盒上帶有感溫電纜火警測試裝置和故障測試裝置，便于工程調試時模擬測試探測器的報警性能。

五、海灣JTW-LD-GST85A纜式線型感溫火災探測器安裝與布線

　　警告：安裝設備之前，請切斷回路的電源并確認全部安裝牢靠，且每一個連接線準確無誤。

　　1.安裝前應首先檢查警報器外殼是否完好無損，標識是否齊全。

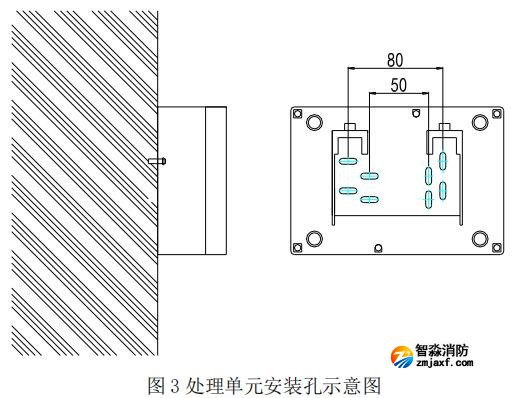

　　2.處理單元壁掛方式：用兩只塑料脹管木螺釘組Φ6×30GB/T 951 3.5將產品固定在墻壁上，安裝示意圖如下：

　　3.處理單元端子說明：

　　D1、D2：接DC24V，無極性。

　　Z1、Z2：接控制器兩總線，無極性。

　　DL1、DL2、DL3：接感溫電纜，DL1接感溫電纜紅色線，DL2接感溫電纜金屬裸線，DL3接感溫電纜白色線。

　　NC1、COM1、NO1：故障輸出，COM1為公共端，NC1為常閉端，NO1為常開端。

　　NC2、COM2、NO2：火警輸出，COM2為公共端，NC2為常閉端，NO2為常開端。

　　運行狀態：NC1、COM1斷開，COM1、NO1閉合，NC2、COM2閉合，COM2、NO2斷開。

　　火警狀態：NC1、COM1斷開，COM1、NO1閉合，NC2、COM2斷開，COM2、NO2閉合。

　　故障狀態：NC1、COM1閉合，COM1、NO1斷開，NC2、COM2閉合，COM2、NO2斷開。

　　4.終端盒端子說明：

　　DL1、DL2、DL3：接感溫電纜，DL1接感溫電纜紅色線，DL2接感溫電纜金屬裸線，DL3接感溫電纜白色線。

　　5.布線要求：Z1、Z2采用截面積≥1.0mm2的RVS雙絞線；電源線D1、D2采用截面積≥1.5mm2的RV線；NC1、COM1、NO1，NC2、COM2、NO2采用截面積≥1.0mm2的RV線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

　　6.防水接頭進線要求：為達到防護等級，建議使用φ4-φ8直徑的護套線。

六、海灣JTW-LD-GST85A纜式線型感溫火災探測器使用及操作

　　編碼操作：可利用本公司生產的電子編碼器進行現場編碼，編碼時將編碼器與警報器的總線端子

　　Z1、Z2連接，在待機狀態，輸入警報器的地址編碼（1～242）,按下“編碼”鍵，編碼成功后顯示“P”，錯誤顯示“E”，按“清除”鍵回到待機狀態。

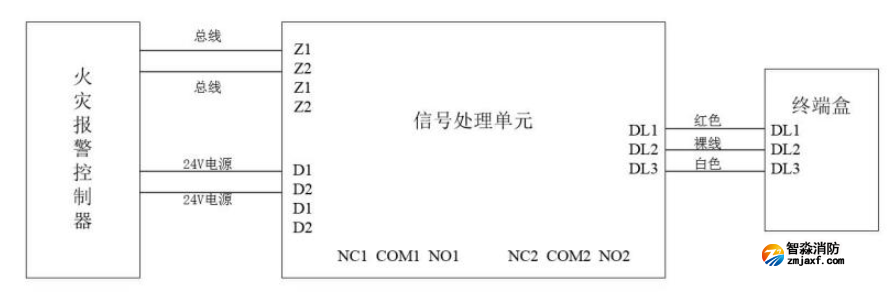

　　探測器與控制器的總線和電源DC24V相連，實現火災報警功能。具體連接方法如下圖。

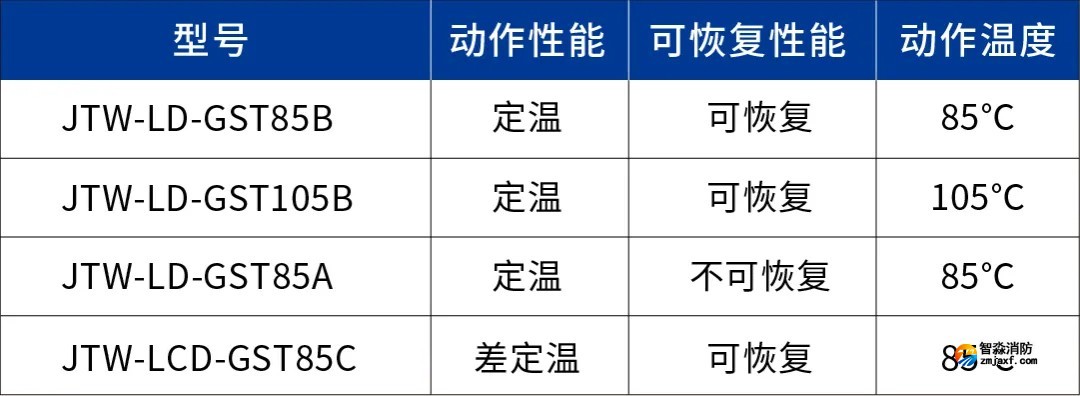

七、海灣線型感溫火災探測器對比
