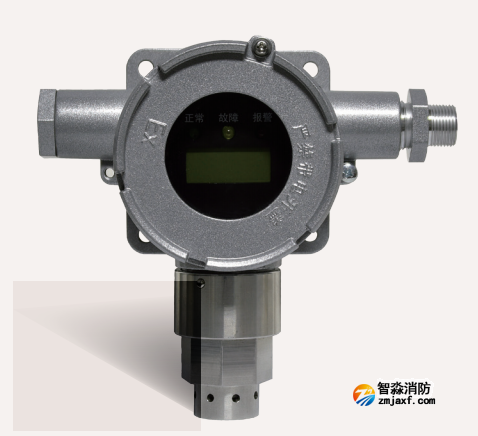

海灣GY-GST003M工業及商業用途點型可燃?xì)怏w探測器（液化石油氣隔爆）

      海灣GY-GST003M工業及商業用途點型可燃?xì)怏w探測器為隔爆型液化石油氣報警器，適用于有防爆要求有液化石油氣泄漏需監測的場所。

      GT-GST003M天然氣隔爆、 GY-GST003M液化石油氣隔爆工業及商業用途點型可燃?xì)怏w探測器分別為測量天然氣和液化石油氣的探測器。該類型探測器是安裝在爆炸性危險環境的氣體探測設備，并可將現場的可燃?xì)怏w濃度轉換成數字信號并傳送到位于安全區的可燃?xì)怏w報警控制器， 以達到監測現場可燃?xì)怏w濃度的目的。

      本產品符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》、 GB 3836.2-2010《爆炸性環境 第 2 部分：由隔爆設備“ d”保護的設備》及 GB 15322.1-2019《可燃?xì)怏w探測器 第 1 部分：工業及商業用途點型可燃?xì)怏w探測器》標準的要求。

      本探測器采用優質進口品牌催化燃燒傳感器，工作穩定，傳感器為獨立模組設計，更換簡單，更換后無需現場再標定，可以對傳感器零點漂移進行自動補償，且具有傳感器使用壽命到期提醒功能。探測器采用總線和 DC24V 四線供電，具有獨立的狀態指示燈及現場濃度顯示功能，可提供一對無源常開觸點用于控制其他聯動設備。使用磁鐵調試手柄就可以對探測器進行現場不開蓋調零和標定，安裝簡單，維護方便。

      海灣GY-GST003M工業及商業用途點型可燃?xì)怏w探測器（液化石油氣隔爆）防爆標志為Ex d II C T6 Gb，適用于石油、化工、機械、醫藥、熱力、儲運等涉及可燃?xì)怏w的工業場所，以及商場、飯店等可能使用可燃?xì)怏w的一般商業場所。探測器只適用于爆炸性氣體環境的1區和2區，不適用于0區及煤礦井下環境。本探測器既可用于室內環境，也可用于室外環境。

 海灣GY-GST003M工業及商業用途點型可燃?xì)怏w探測器（液化石油氣隔爆）工作電壓：

·電源電壓：DC24V 無極性 允許范圍：DC12V~DC28V

·總線電壓：總線24V 無極性 允許范圍：16V～28V

● 海灣GY-GST003M工業及商業用途點型可燃?xì)怏w探測器（液化石油氣隔爆）工作電流：

·電源監視電流≤48mA 電源報警電流≤55mA

·總線監視電流≤2mA 總線報警電流≤3mA

● 傳感原理：催化燃燒

● 取樣方式：自然擴散

● 傳感器使用壽命：正常使用環境中累計工作滿3年

● 傳感器連接方式：插拔式可更換傳感器模組

● 量程：3～100%LEL

● 檢測氣體：GT-GST003M甲烷（天然氣）

 GY-GST003M丙烷（液化石油氣）

● 報警設定值：

·高限報警設定值：50％LEL

·低限報警設定值： 三級可調，一級10%LEL，二級15%LEL，三級20%LEL

 出廠默認為三級

● 響應時間：≤30s

● 狀態指示：綠色、黃色、紅色三個獨立的狀態指示燈

● 濃度顯示：段碼液晶屏

● 線 制：四線（DC24V電源+總線）

● 報警輸出接口：一組無源常開繼電器輸出接口，容量3A 30VDC/1A 125VAC，報警時閉合

● 編碼方式：電子編碼，編碼范圍1～242

● 使用環境：溫度范圍為-40℃～＋60℃、相對濕度≤95%、無腐蝕性氣體的環境

● 探測器進線接口： M20X1.5外螺紋

● 外殼防護等級：IP65

● 防爆標志：Ex d IIC T6 Gb

● 防爆合格證號：CE20.1993

一，海灣GY-GST003M工業及商業用途點型可燃?xì)怏w探測器（液化石油氣隔爆）概述：

型號：GT-GST003M/GY-GST003M

工作電壓：總線24V 允許范圍：16V-28V

檢測范圍：0-55%LEL

尺寸大小：240.5mm*143.5mm

適用范圍：適用于有防爆要求有天然氣泄漏需要監測的場所。

二，海灣GY-GST003M工業及商業用途點型可燃?xì)怏w探測器（液化石油氣隔爆）的特點：

1、GY-GST003M防爆式可燃?xì)怏w報警探測器為隔爆型液化石油氣。

2、適用于有防爆要求有丙烷泄漏需監測的場所。

3、它將現場的可燃?xì)怏w濃度轉換成數字信號并傳送到位于安全區的G5T系列報警控制器,以達到監測現場可燃?xì)怏w濃度的目的。

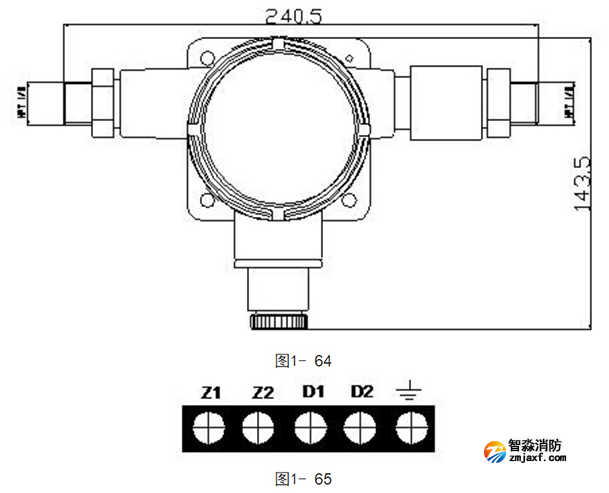

三，海灣GY-GST003M工業及商業用途點型可燃?xì)怏w探測器（液化石油氣隔爆）外形以及端子示意圖：
